防汛指揮中心組態王監控總站操作說明書:系統畫面(2)
發布日期：2013-10-12 09:25 瀏覽次數：
1、系統啟動畫面

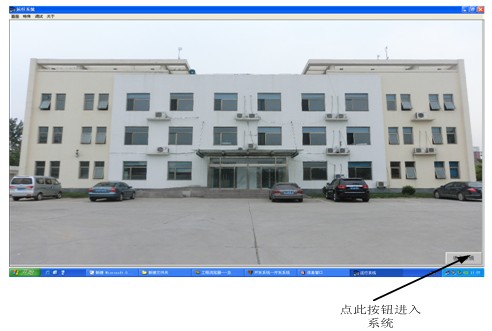

進入系統后的首界面如圖1所示：
圖1
2、主監控畫面

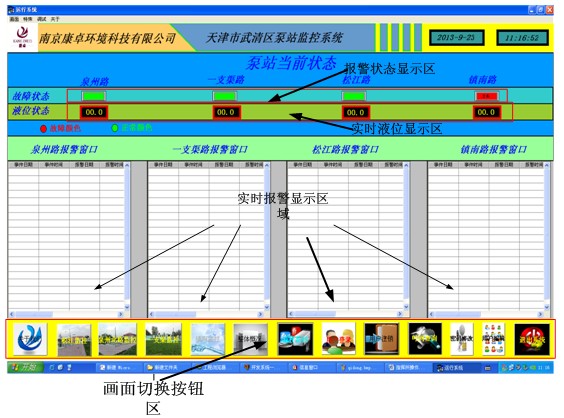

點擊圖1中的進入系統按鈕進入主監控畫面如圖2所示：
圖2
圖2中的畫面切換按鈕區會在大部分畫面中顯示，具體每個按鈕的功能將在后面介紹。實時報警顯示區顯示各個泵站的詳細報警信息。報警狀態顯示區指示報警狀態，綠色為正?：焐斜ň?。液位顯示區顯示每個泵站水池的液位深度，單位為“米”。
3、按鈕切換區

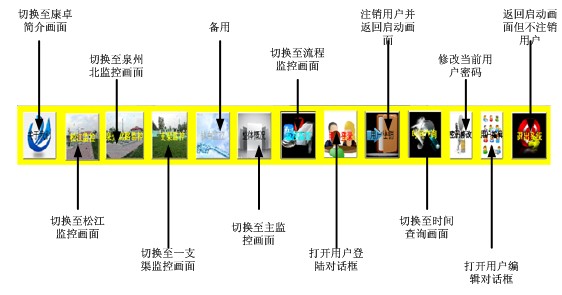

點擊圖1中的“進入系統”按鈕后，除非回到啟動畫面否則按鈕切換區將一直處于畫面下方供用戶使用。如圖3所示：
圖3
有些按鈕切換區的按鈕是有權限的，只有被授權的用戶才可以操作，擁有權限的按鈕分別為“松江監控”、“泉州北監控”、“一支渠監控”、“流程監控”、“時間查詢”、“用戶編輯”。如果要操作這些按鈕，點擊“用戶登陸”按鈕，在彈出的對話框中選擇“指揮所”，輸入口令“1111”點擊“確定”按鈕，就可以操作這些被授權的按鈕，用戶登陸之后可以進行密碼修改和用戶編輯等操作。需要注意的是在操作人員離開之前應點擊“用戶注銷”按鈕，撤消授權，以免無關人員操作本系統。
