低壓抽屜式開關柜技術參數

發布日期：2012-09-08 09:28  瀏覽次數：

低壓開關柜概述

 優發國際科技低壓開關柜作為輸電、配電設備，適用于發電廠、石油、泵站、化工、冶金、紡織、高層建筑等各行業，產品符合IEC439-1，GB7251.1-1997《低壓成套開關設備》的標準規定。優發國際科技低壓開關柜通過了國家3C認證,優發國際科技是高低壓配電柜研發、生產、銷售為一體的省重點高新技術科技公司，公司配有專業技術工程師團隊詳細解析低壓配電柜生產、安裝、應用方面問題。

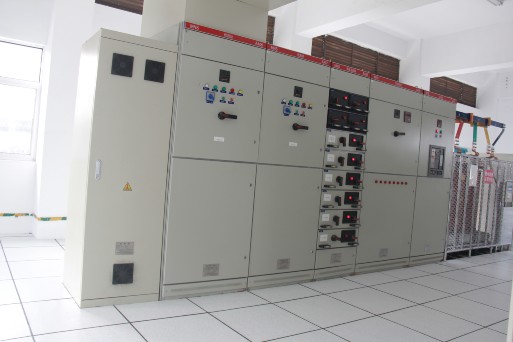

低壓抽屜式開關柜

　　低壓抽屜式開關柜是由固定的柜體和裝有開關等主要電器元件的可移裝置部分組成，可移部分移換時要輕便，移入后定位要可靠，并且相同類型和規格的抽屜能可靠互換，抽屜式中的柜體部分加工方法基本和固定式中柜體相似。但由于互換要求，柜體的精度必須提高，結構的相關部分要有足夠的調整量，至于可移裝置部分，要既能移換，又要可靠地承裝主要元件，所以要有較高的機械強度和較高的精度，其相關部分還要有足夠的調整量。

一、制造抽屜式低壓柜的工藝特點是：

（1）固定和可移兩部分要有統一的參考基準；

（2）相關部分必須調整到較佳位置，調整時應用專用的標準工裝，包括標準柜體和標準抽屜；

（3）關鍵尺寸的誤差不能超差；

（4）相同類型和規格的抽屜互換性要可靠。

二、低壓配電柜元器件安裝總則：

1，元器件安裝必須滿足說明書中規定的飛弧距離要求。

2，空氣絕緣距離：主回路不小于20mm，爬電距離20mm；功能單元，爬電距離≥12mm，電氣間隙≥10mm。

MNS低壓開關柜技術參數

 額定絕緣電壓660V(1000)V

 額定工作電壓380V、660V

 主母線較大工作電流5000A

 主母線額定耐受電流100KA/1S

 主母線額定峰值耐受電流220KA/0.1S

 配電母線(垂直母線)

 較大工作電流1000A

 配電母線(垂直母線)

 峰值電流 標準型105KA(較大值)/0.1S 加強型176KA(較大值)/0.1S
